L’article en bref
L’article en bref : Les drones topographiques révolutionnent la capture de données géographiques avec une précision centimétrique et une rapidité incomparable aux méthodes traditionnelles.
- Technologie précise : photogrammétrie ou LiDAR pour modéliser le terrain avec une exactitude de quelques centimètres grâce à la correction RTK
- Livrables professionnels : plans DWG, nuages de points, modèles 3D et orthophotographies géoréférencées directement exploitables
- Gain de temps massif : relevé cinq fois plus rapide que les méthodes classiques, sans risque humain ni perturbation du site
- Applications transversales : BTP, archéologie, gestion des risques, suivi côtier et documentation inédite de zones inaccessibles
Trente minutes de vol, quelques centimètres de précision, des kilomètres de terrain cartographié. La première fois que j’ai utilisé un drone pour un relevé topographique, j’avoue que j’avais du mal à y croire moi-même. Et pourtant, les chiffres ne mentent pas. Alors, qu’est-ce que ça change vraiment, et comment ça fonctionne ?
Définition d’un drone topographique : de quoi parle-t-on exactement ?

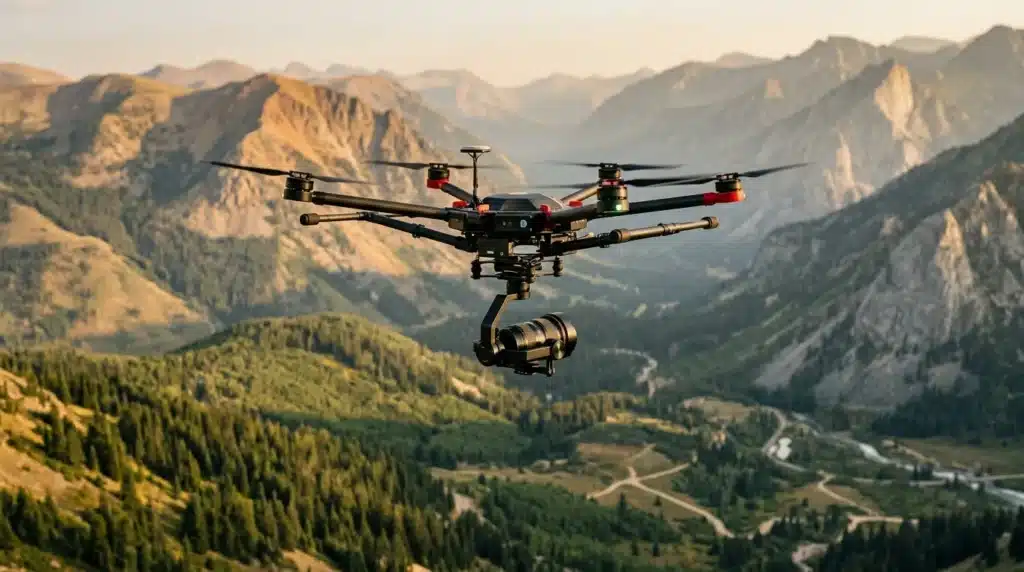

Un drone topographique est un véhicule aérien sans pilote — on parle d’UAV — équipé de capteurs spécialisés pour mesurer et modéliser le terrain. Ce n’est pas un simple appareil photo volant. C’est un outil de précision, capable de produire des données géoréférencées exploitables immédiatement par des géomètres, des architectes ou des ingénieurs.
Photogrammétrie ou LiDAR : deux approches complémentaires
Il existe principalement deux familles de capteurs embarqués sur ces engins. La photogrammétrie consiste à prendre une série de photos aériennes qui se chevauchent, puis à les assembler via un logiciel pour reconstruire un modèle 3D du terrain. Le LiDAR (Light Detection And Ranging), lui, envoie des impulsions laser et mesure leur temps de retour. Le LiDAR LiAir V, installé sur certains drones professionnels, scanne jusqu’à 100 000 points par seconde à 260 mètres de distance.
La photogrammétrie a un avantage visuel indéniable : les points du nuage sont colorisés selon leurs teintes naturelles (données RGB). C’est plus intuitif à lire pour un client non spécialiste. Le LiDAR, lui, passe à travers la végétation — une maille d’arbre ne lui fait pas peur. Les deux approches se complètent selon le contexte.
Les livrables concrets issus d’un relevé
Ce qui sort d’un relevé par drone, ce n’est pas juste une jolie photo aérienne. Les données peuvent être livrées sous plusieurs formats professionnels :
- Plans topographiques au format DWG, directement exploitables sous AutoCAD
- Nuages de points denses aux formats LAS, LAZ ou e57
- Modèles numériques de terrain (MNT)
- Orthophotographies géoréférencées (orthophotos)
- Modèles 3D pour calculs volumétriques
Ces livrables sont ensuite rattachés à des systèmes altimétriques officiels comme IGN69 ou RAF18b. Les nuages de points bruts sont nettoyés et traités via des logiciels experts : 3DS Leica Cyclone, TerraSolid et Cloud Compare figurent parmi les références du secteur.
La précision — jusqu’où va-t-on vraiment ?
C’est la question que tout le monde me pose. Selon une étude menée par DroneDeploy, un DJI Phantom 4 RTK atteint une précision verticale relative de 2 cm et une précision horizontale de 1,20 cm. Les drones hautes performances descendent même à un Ground Sample Distance inférieur à 1 cm par pixel, soit 1 cm² de terrain représenté par un seul pixel. La modélisation topographique globale peut atteindre 3 cm en planimétrie et 4 cm en altimétrie. Pour la plupart des projets de construction ou d’aménagement, c’est largement suffisant.
Comment fonctionne un relevé topographique par drone ?
Le processus est plus structuré qu’on ne le pense. Ce n’est pas « on décolle, on photographie, on rentre ». Il y a un vrai méthodologie derrière chaque mission, avec un process qualité rigoureux à chaque étape.
La correction RTK : le secret de la précision
La technologie RTK (Real Time Kinematic) est au cœur des relevés professionnels. Elle transmet en temps réel des corrections depuis une station GPS de référence — comme la station mobile D-RTK 2 — dont on connaît la position exacte. Résultat : un positionnement satellite au centimètre près, sans avoir besoin de poser des dizaines de cibles au sol. La fonctionnalité TimeSync assure en parallèle le géotag précis de chaque image capturée.
Des points de contrôle non intégrés à la modélisation sont également mis en place pour vérifier les résultats. La transparence envers le client sur la précision obtenue fait partie des bonnes pratiques du secteur.
La planification : une étape régulièrement sous-estimée
Avant de décoller, il faut planifier la mission : altitude de vol, recouvrement entre les images, zones de sécurité. Les télépilotes professionnels prennent aussi en charge les demandes d’autorisation de vol auprès de la préfecture compétente. C’est un détail administratif qui peut bloquer tout un chantier si on l’oublie. Je l’ai appris à mes dépens lors d’une mission en zone périurbaine — une belle leçon d’humilité.
L’intégration dans les workflows professionnels
Les données issues d’un drone topographique s’intègrent très bien dans les projets BIM (Building Information Modeling). On peut superposer les modèles photogrammétriques 3D aux objets BIM prédéfinis, à chaque étape du chantier. Pour choisir le bon drone pour faire de la photogrammétrie, plusieurs critères entrent en jeu selon les contraintes du projet. Des groupes comme COLAS, EUROVIA et VINCI utilisent ces services pour leurs calculs de cubature — autrement dit, pour mesurer les volumes de matériaux sur leurs sites.
Les avantages du drone par rapport aux méthodes traditionnelles
La capture de données topographiques avec un drone est jusqu’à cinq fois plus rapide que les méthodes classiques au tachéomètre ou au GPS de terrain. L’entreprise autrichienne STRABAG, leader européen de la construction, estime que les drones réduisent le temps de préparation des points de contrôle au sol de 75 % pour ses relevés. C’est un gain massif, surtout sur de grandes surfaces.
Voici un comparatif synthétique des deux approches :
| Critère | Méthode traditionnelle | Drone topographique |
|---|---|---|
| Vitesse de relevé | Lente (journées entières) | Rapide (quelques dizaines de minutes) |
| Accès aux zones dangereuses | Risque pour les opérateurs | Aucun risque humain |
| Impact sur le site | Parfois perturbant | Non impactant, activités non interrompues |
| Précision | Bonne (dépend de l’opérateur) | Centimétrique avec RTK |
Sécurité et accessibilité des zones complexes
Le drone permet de relever des zones totalement inaccessibles à pied : tas de gravats, falaises, zones inondées. Les géomètres n’ont plus besoin de grimper sur des monticules instables. C’est un vrai argument sécurité, pas un argument marketing. Un relevé peut aussi s’effectuer sans interrompre l’activité du site — idéal sur un chantier actif.
Des applications qui s’étendent bien au-delà du BTP
L’archéologie, la gestion des risques naturels, le suivi de l’érosion littorale, la cartographie de végétation, l’état des chaussées ou encore les levés hydrographiques font tous appel aux relevés par drone. En archéologie notamment, l’orthophotographie de façades et le suivi de fouille apportent une documentation d’une précision inédite. Le relevé topographique s’est imposé comme un outil transversal, bien au-delà de la seule construction.
